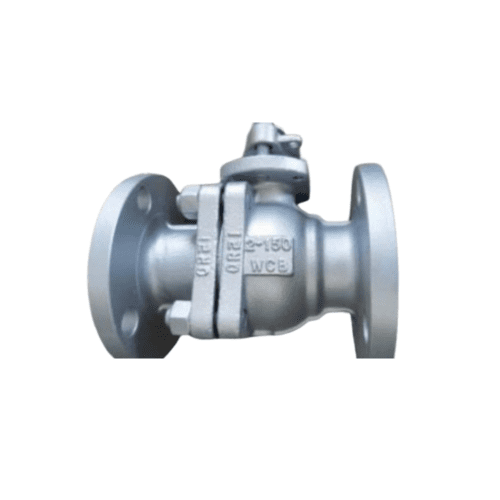

Válvula Esfera Bipartida
- CLASSES DE PRESSÃO: #150 e #300
- CORPO/TAMPAS: AÇO CARBONO ASTM A216 GR WCB
- ESFERA: ASTM A 182 F304
- HASTE: ASTM A182 F304
- GAXETAS: PTFE
- PASSAGEM: PLENA
- SEDE: PTFE PURO
- PORCAS: CARBONO
- PARAFUSOS: CARBONO
- EXTREMIDADES: FLANGE COM RESSALTO RF CONFORME ASME B16.5
- ACIONAMENTO: MANUAL
- CONFORME: ASME B16.34
- INSPEÇÕES E TESTES: API-598
